鋁材擠壓模具塞模堵模是較為常見(jiàn)的一種現(xiàn)象，如何預(yù)防堵模，減少堵模發(fā)作和因堵模而產(chǎn)生的模具，設(shè)備，人身危害？并正確采集到型資料頭和樣品，控制不良品（試模）在消費(fèi)中的現(xiàn)場(chǎng)正確細(xì)致材料，便于模具修正。是毎個(gè)一線(xiàn)操作工人必需要認(rèn)真看待的！
?。▓D：擠壓成型的鋁型材）
鋁材擠壓堵模特征：
堵模指鋁基體在工作帶或空刀處卡死的一種現(xiàn)象，堵模過(guò)程及之后擠壓力即上升到高位狀態(tài)，有時(shí)也以空刀外形被擠壓出來(lái)。堵模后不能正確反映型材真實(shí)情況，必需修正。
堵模緣由分類(lèi)：
堵模緣由眾多，而模具流速不均和擠壓操作是主要的二種現(xiàn)象。其它狀況發(fā)作概率很少，有的或一句話(huà)就能說(shuō)分明，希望寫(xiě)到詳細(xì)內(nèi)容太少時(shí)不要說(shuō)我吝嗇。
1：模具緣由惹起的堵模
2：擠壓操作緣由惹起的堵模
3：工裝具緣由惹起的堵模
4：設(shè)備緣由惹起的堵模
5：異物壓入惹起的堵模
6：溫度緣由惹起的堵模
7：速度緣由惹起的堵模
9：其它缺陷（氣泡，撕裂，材質(zhì)，中心位置，激烈縮尾，激烈強(qiáng)變，過(guò)燒等）緣由惹起的堵模

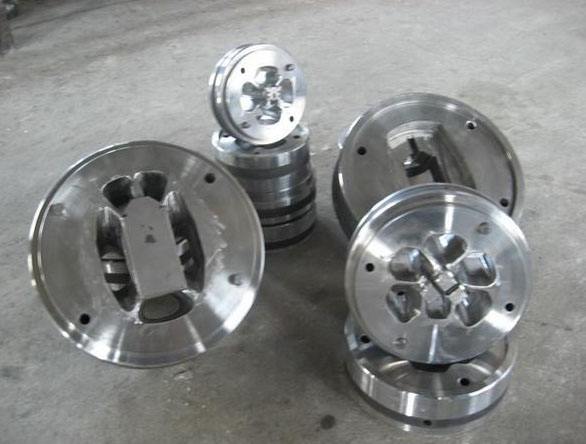

?。▓D2：鋁型材模具）
真實(shí)塞模堵模案例：
有一套擠壓模具，采用1800噸機(jī)φ184擠壓筒，鋁型材一側(cè)帶40*40mm腔，壁厚為2.5mm，與其銜接的是一條0.8mm壁厚的圓弧臂延伸到另一側(cè)，型材外徑總長(zhǎng)210mm，懸臂徑長(zhǎng)170mm，圓弧長(zhǎng)則更大，米重1.5左右，再大再小的機(jī)臺(tái)都不能消費(fèi)，必需在φ184筒上消費(fèi)，屬擴(kuò)展模。
由于兩側(cè)壁厚實(shí)相差懸殊，薄壁圓弧局部必需先收工作帶，且遠(yuǎn)端擴(kuò)展局部薄壁必需先出。出得慢折皺在工作帶里，出得快向厚實(shí)處彎曲把料頭包裹住10次能堵模7次左右。
后采取薄壁出來(lái)將彎曲時(shí)卸下鏟平再上機(jī)（留意棒要短溫度要高換卸模時(shí)間要緊湊），連續(xù)2-3次，堵模次數(shù)減少到十之一二。
還有一個(gè)擠壓模具，鋁型材外徑80*80mm，外壁有4mm，內(nèi)徑2.5mm，內(nèi)有各種外形大小公頭12個(gè)，中間公頭又特別小，上機(jī)后一些公頭即被壓偏以至斷裂，繼而堵模，堵后不及時(shí)停機(jī)，公頭斷出更多。此套模具為客戶(hù)配套一次性模， 2噸多鋁型材的量，客戶(hù)提供3套模具款。鋁材消費(fèi)了2個(gè)月，擠壓模具廢了N套，也沒(méi)消費(fèi)出幾支合格的料來(lái)，擠壓模具全部因堵模損壞。
采取處理方法：
1.中間部位工作帶整體減短以降低阻力；
2.空刀及引流槽全部打潤(rùn)滑以減少粘連降低摩擦；
3.公頭柱臺(tái)降低以減少碰撞和搖晃；
4.高溫慢速上壓，待鋁將收工作帶時(shí)卸模，在中間局部?？盏秲?nèi)涂上石墨光滑油后再慢速上壓，擠出的型材墊好底板導(dǎo)引好直度，不晃動(dòng)。用2套模把2噸多型材消費(fèi)完，只是中間筋厚薄有點(diǎn)偏向，客戶(hù)承受，完成任務(wù)。
鋁型材外形越復(fù)雜，闡明鋁材消費(fèi)難度越高，越要留意流速上的不均。此種擠壓模具宜采用高溫慢速擠壓辦法，以完成為較高準(zhǔn)繩，而不是搶速度搶產(chǎn)量。
本文標(biāo)簽：鋁型材 鋁材擠壓 鋁型材模具 擠壓模具 堵模 塞模
16系列
20系列
30系列
40系列
4080系列
45系列
50系列
60系列
80系列
90系列
100系列
輔助鋁型材
15系列
20系列
25系列
30系列
40系列
60系列
80系列
螺栓及螺母
專(zhuān)用連接件
角件
裝飾件
裝配件
支撐件
方管
矩形管
六角棒
鋁排
圓棒
角鋁
圓管
